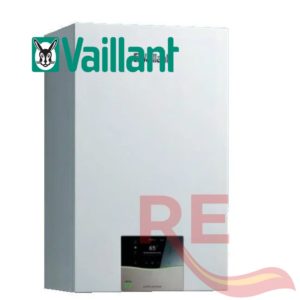

La caldera Vaillant ecoTEC plus smart es una excelente opción para hogares que buscan eficiencia y confort en calefacción y agua caliente sanitaria. En recalderas.com, entendemos la importancia de tener un sistema de calefacción fiable, por eso ofrecemos la instalación y sustitución de calderas Vaillant, incluyendo este modelo inteligente. Aunque es un equipo robusto, como cualquier caldera, puede presentar algunos errores. En este artículo, te ofrecemos una guía de los fallos más comunes y te explicamos por qué Recalderas es tu mejor aliado para mantener tu hogar cálido.
Identificando los Fallos más Frecuentes en tu Caldera Vaillant ecoTEC plus smart
Si tu caldera Vaillant ecoTEC plus smart muestra algún código de error, es importante actuar con rapidez. A continuación, te presentamos una guía detallada de los códigos más comunes y sus posibles causas, basados en el manual de instalación y mantenimiento:
Descifrando los Códigos de Error: Una Guía Detallada
Basándonos en el manual de instalación y mantenimiento de la caldera Vaillant ecoTEC plus smart, a continuación, detallamos los errores más comunes que podrías encontrar y posibles soluciones o recomendaciones:| Código | Significado Posible Causa | Medida |
| F.000 | Se ha interrumpido la señal del sensor de temperatura de ida. | ▶ Compruebe el conector y la conexión rápida de la sonda de temperatura de ida.<br>▶ Sustituya la sonda de temperatura de ida.<br>▶ Compruebe el conector y la conexión rápida en la placa de circuitos impresos.<br>▶ Compruebe el mazo de cables. |
| F.001 | Se ha interrumpido la señal del sensor de temperatura de retorno. | ▶ Compruebe el conector y la conexión rápida de la sonda de temperatura de retorno.<br>▶ Sustituya la sonda de temperatura de retorno.<br>▶ Compruebe el conector y la conexión rápida en la placa de circuitos impresos.<br>▶ Compruebe el mazo de cables. |
| F.002 | Se ha interrumpido la señal del sensor de temperatura de la conexión de agua caliente sanitaria. | ▶ Compruebe el conector y la conexión rápida del sensor de temperatura en la conexión de agua caliente sanitaria.<br>▶ Sustituya el sensor de temperatura en la conexión de agua caliente sanitaria.<br>▶ Compruebe el conector y la conexión rápida en la placa de circuitos impresos.<br>▶ Compruebe el mazo de cables. |
| F.003 | Se ha interrumpido la señal del sensor de temperatura del acumulador. | ▶ Compruebe el conector del sensor de temperatura, de la placa de circuitos impresos y el mazo de cables en el acumulador con estratificación térmica. |
| F.010 | Se ha producido un cortocircuito en el sensor de temperatura de ida. | ▶ Sustituya la sonda de temperatura de ida.<br>▶ Compruebe el mazo de cables.<br>▶ Compruebe el cable de la sonda de temperatura de ida. |
| F.011 | Se ha producido un cortocircuito en el sensor de temperatura de retorno. | ▶ Sustituya la sonda de temperatura de retorno.<br>▶ Compruebe el mazo de cables.<br>▶ Compruebe el cable de la sonda de temperatura de retorno. |
| F.012 | El sensor de temperatura de la conexión de agua caliente está cortocircuitado. | ▶ Sustituya el sensor de temperatura en la conexión de agua caliente sanitaria.<br>▶ Compruebe el mazo de cables.<br>▶ Compruebe el cable del sensor de temperatura en la conexión de agua caliente sanitaria. |
| F.013 | Se ha producido un cortocircuito en el sensor de temperatura del acumulador. | ▶ Sustituya la sonda de temperatura del acumulador.<br>▶ Compruebe el mazo de cables.<br>▶ Compruebe el cable de unión y sustitúyalo en caso necesario. |
| F.020 | El limitador de temperatura de seguridad (STB) interrumpe el control de la válvula de gas. | ▶ Sustituya la sonda de temperatura de ida.<br>▶ Sustituya la sonda de temperatura de retorno.<br>▶ Compruebe la conexión a masa.<br>▶ Compruebe el cable de encendido, el conector de encendido y el electrodo de encendido. |
| F.022 | No hay agua en el producto, es insuficiente, o la presión del agua es demasiado baja. | ▶ Llene la instalación de calefacción.<br>▶ Sustituya el sensor de presión de agua.<br>▶ Compruebe el mazo de cables.<br>▶ Compruebe el cable hacia la bomba/el sensor de presión de agua. |
| F.023 | La variación de temperatura entre la ida y el retorno es excesiva. | ▶ Compruebe el funcionamiento de la bomba.<br>▶ Purgue la instalación de calefacción.<br>▶ Compruebe el funcionamiento de la bomba.<br>▶ Compruebe la conexión de la sonda de temperatura de ida y de retorno. |
| F.024 | El aumento de temperatura es demasiado rápido. | ▶ Compruebe el funcionamiento de la bomba.<br>▶ Compruebe el funcionamiento de la bomba.<br>▶ Purgue la instalación de calefacción.<br>▶ Compruebe la presión de la instalación.<br>▶ Compruebe el funcionamiento del freno de gravedad.<br>▶ Compruebe la posición de montaje del freno de gravedad. |
| F.025 | La temperatura de los gases de combustión es demasiado alta. | ▶ Compruebe el tipo de gas y el ajuste del tipo de gas. |
| F.027 | Se detectó una señal de llama y el quemador está apagado. | ▶ Compruebe el funcionamiento de la placa de circuitos impresos.<br>▶ Sustituya la placa de circuitos impresos.<br>▶ Compruebe el funcionamiento de la válvula magnética de gas. |
| F.028 | Durante la fase de encendido, no se detectó la señal de llama. | ▶ Abra la llave de paso del gas.<br>▶ Compruebe la presión del caudal de gas.<br>▶ Elimine las averías del aparato.<br>▶ Compruebe la presión del caudal de gas.<br>▶ Compruebe el dispositivo térmico de bloqueo.<br>▶ Compruebe el conducto de desagüe del condensado.<br>▶ Compruebe el recorrido de los gases de combustión completo.<br>▶ Compruebe el tubo de aspiración de aire.<br>▶ Compruebe el ajuste de desviación de la válvula de gas.<br>▶ Compruebe la válvula de gas ET.<br>▶ Compruebe la válvula de gas.<br>▶ Compruebe el conector y la conexión rápida en la placa de circuitos impresos.<br>▶ Compruebe el mazo de cables.<br>▶ Sustituya el electrodo de encendido.<br>▶ Compruebe el electrodo de regulación, el cable de unión y la conexión rápida.<br>▶ Verifique la puesta a tierra del producto.<br>▶ Compruebe la placa de circuitos impresos.<br>▶ Compruebe la distancia entre el electrodo de regulación y el quemador. |
| F.029 | El encendido falló por falta de llama durante el funcionamiento. | ▶ Compruebe el suministro de gas.<br>▶ Compruebe el recorrido de los gases de combustión completo.<br>▶ Verifique la puesta a tierra del producto.<br>▶ Compruebe el funcionamiento del transformador de encendido.<br>▶ Compruebe el conducto de desagüe del condensado.<br>▶ Compruebe la distancia entre el electrodo de regulación y el quemador. |
| F.032 | La velocidad del ventilador está fuera de la tolerancia. | ▶ Compruebe el conector del ventilador y la conexión rápida.<br>▶ Compruebe el conector y la conexión rápida en la placa de circuitos impresos.<br>▶ Compruebe el mazo de cables.<br>▶ Compruebe el funcionamiento del ventilador.<br>▶ Sustituya el sensor de efecto Hall.<br>▶ Compruebe la placa de circuitos impresos. |
| F.035 | El conducto de toma de aire/evacuación de gases está bloqueado. | ▶ Compruebe la presión del caudal de gas.<br>▶ Compruebe el recorrido de los gases de combustión completo.<br>▶ Compruebe el conducto de desagüe del condensado.<br>▶ Compruebe el suministro de aire de combustión.<br>▶ Sustituya el electrodo de regulación. |
| F.040 | El factor de exceso de aire es demasiado bajo. | ▶ Compruebe el recorrido de los gases de combustión completo.<br>▶ Compruebe el conducto de desagüe del condensado.<br>▶ Compruebe la presión del caudal de gas.<br>▶ Compruebe el tipo de gas y el ajuste del tipo de gas.<br>▶ Compruebe el ajuste de desviación de la válvula de gas.<br>▶ Compruebe el mazo de cables hacia la válvula de gas.<br>▶ Compruebe la conexión eléctrica de la válvula de gas.<br>▶ Sustituya el electrodo de regulación.<br>▶ Sustituya la placa electrónica y el electrodo de regulación.<br>▶ Sustituya el ventilador. |
| F.042 | La resistencia de codificación no es válida. | ▶ Compruebe el mazo de cables hacia el intercambiador de calor. |
| F.044 | La señal de ionización del electrodo de regulación es demasiado baja. | ▶ Compruebe el recorrido de los gases de combustión completo.<br>▶ Compruebe el conducto de desagüe del condensado.<br>▶ Compruebe la presión del caudal de gas.<br>▶ Compruebe el tipo de gas y el ajuste del tipo de gas.<br>▶ Sustituya el electrodo de regulación.<br>▶ Sustituya la valvulería de gas.<br>▶ Sustituya la placa de circuitos impresos.<br>▶ Compruebe el mazo de cables. |
| F.047 | La señal del sensor de temperatura de agua caliente sanitaria en la salida del acumulador interno no es plausible. | ▶ Compruebe el conector y la conexión rápida de la sonda de temperatura del acumulador.<br>▶ Sustituya la sonda de temperatura del acumulador.<br>▶ Compruebe el mazo de cables. |
| F.049 | El eBUS está cortocircuitado o dos fuentes eBUS activas tienen la polaridad invertida. | ▶ Compruebe el funcionamiento de la conexión eBUS.<br>▶ Compruebe el funcionamiento de la conexión eBUS.<br>▶ Compruebe el funcionamiento de la conexión eBUS. |
| F.057 | La regulación de combustión ha fallado. | ▶ Compruebe el recorrido de los gases de combustión completo.<br>▶ Compruebe el conducto de desagüe del condensado.<br>▶ Compruebe la presión del caudal de gas.<br>▶ Compruebe el ajuste de desviación de la válvula de gas.<br>▶ Compruebe el mazo de cables.<br>▶ Sustituya la placa de circuitos impresos.<br>▶ Mediante el D.033 y D.034, compruebe si la velocidad de giro del ventilador difiere más de 20-30 rpm. |
| F.061 | ASIC o µController no funciona en los límites de tiempo definidos. | ▶ Compruebe el mazo de cables hacia la válvula de gas.<br>▶ Sustituya la valvulería de gas.<br>▶ Sustituya la placa de circuitos impresos. |
| F.062 | La desconexión de la llama se detecta con retraso. | ▶ Sustituya la valvulería de gas.<br>▶ Sustituya la placa de circuitos impresos.<br>▶ Sustituya el electrodo de encendido. |
| F.063 | EEPROM advierte de un error durante la prueba de lectura y escritura. | ▶ Sustituya la placa de circuitos impresos. |
| F.064 | La señal del sensor no se pudo convertir correctamente. | ▶ Compruebe el funcionamiento de la sonda de temperatura de ida.<br>▶ Compruebe el funcionamiento de la sonda de temperatura de retorno.<br>▶ Sustituya la placa de circuitos impresos. |
| F.065 | Se excedió el rango de temperatura de funcionamiento admisible de un componente electrónico. | ▶ Compruebe los efectos térmicos exteriores en la electrónica.<br>▶ Sustituya la placa de circuitos impresos. |
| F.067 | El controlador de llama está defectuoso. | ▶ Compruebe la señal de la llama.<br>▶ Sustituya la placa de circuitos impresos.<br>▶ Compruebe el recorrido de los gases de combustión completo.<br>▶ Sustituya la electrónica. |
| F.068 | El controlador de llama informa de una señal inestable. | ▶ Elimine las averías del aparato.<br>▶ Compruebe la presión del caudal de gas.<br>▶ Compruebe el volumen de CO2 en la tubuladura de medición de humos.<br>▶ Compruebe el electrodo de regulación, el cable de unión y la conexión rápida.<br>▶ Compruebe el recorrido de los gases de combustión completo.<br>▶ Compruebe el conducto de desagüe del condensado. |
| F.070 | La identificación del dispositivo (DSN) es incorrecta, falta o no coincide con la resistencia de codificación. | ▶ Ajuste la identificación del dispositivo correcta.<br>▶ Compruebe el mazo de cables. |
| F.071 | El sensor de temperatura de ida registra valores no plausibles. | ▶ Compruebe el posicionamiento de la sonda de temperatura de ida.<br>▶ Compruebe el posicionamiento de la sonda de temperatura de ida.<br>▶ Sustituya la sonda de temperatura de ida. |
| F.072 | La variación de temperatura entre el sensor de temperatura de ida y de retorno no es válida. | ▶ Sustituya la sonda de temperatura de ida.<br>▶ Sustituya la sonda de temperatura de retorno. |
| F.073 | El sensor de presión del agua está cortocircuitado. | ▶ Compruebe el mazo de cables.<br>▶ Compruebe el mazo de cables.<br>▶ Sustituya el sensor de presión de agua. |
| F.074 | La señal del sensor de presión del agua está interrumpida. | ▶ Compruebe el mazo de cables.<br>▶ Compruebe el mazo de cables.<br>▶ Sustituya el sensor de presión de agua. |
| F.075 | El salto de presión en el arranque de la bomba de calefacción es demasiado bajo. | ▶ Sustituya el sensor de presión de agua.<br>▶ Sustituya la bomba de calefacción interna.<br>▶ Compruebe la presión de la instalación.<br>▶ Llene la instalación de calefacción.<br>▶ Purgue la instalación de calefacción.<br>▶ Compruebe el mazo de cables (cable Lin). |
| F.076 | La protección contra el sobrecalentamiento del intercambiador de calor primario está activa. | ▶ Compruebe la conexión del limitador de temperatura de seguridad.<br>▶ Sustituya el limitador de temperatura de seguridad.<br>▶ Compruebe el mazo de cables. |
| F.077 | Una bomba de condensados o una trampilla anti-retorno para gases de combustión bloquean el funcionamiento del quemador. | ▶ Compruebe el funcionamiento de la trampilla anti-retorno para gases de combustión.<br>▶ Sustituya la trampilla anti-retorno para gases de combustión.<br>▶ Sustituya la bomba de condensados. |
| F.078 | El módulo de regulación no es soportado por el aparato. | ▶ Compruebe si el módulo de regulación es compatible con el producto. |
| F.080 | El sensor de temperatura de entrada de agua fría en el acumulador interno está defectuoso. | ▶ Compruebe la sonda NTC, el conector, el mazo de cables y la placa de circuitos impresos. |
| F.081 | La sobrealimentación ha fallado. | ▶ Compruebe el mazo de cables.<br>▶ Sustituya la válvula del motor de 3 vías.<br>▶ Compruebe el funcionamiento de la bomba.<br>▶ Sustituya la bomba.<br>▶ Compruebe si el intercambiador de calor secundario está sucio.<br>▶ Compruebe el funcionamiento de la válvula antirretorno de la bomba.<br>▶ Compruebe el conector y la conexión rápida del sensor de temperatura en la conexión de agua caliente sanitaria. |
| F.083 | Al iniciar el quemador no se registra ningún aumento de temperatura. | ▶ Compruebe la presión de la instalación.<br>▶ Compruebe si la sonda de temperatura de ida está montada correctamente en el tubo de ida.<br>▶ Compruebe si la sonda de temperatura de retorno está montada correctamente en la tubería de retorno.<br>▶ Llene la instalación de calefacción. |
| F.084 | La diferencia de temperatura del sensor de temperatura de ida y retorno da como resultado valores no plausibles. | ▶ Compruebe si la sonda de temperatura de ida está montada correctamente.<br>▶ Compruebe si la sonda de temperatura de retorno está montada correctamente.<br>▶ Compruebe la sonda de temperatura de ida y de retorno están montadas correctamente. |
| F.085 | Las sondas NTC están montadas incorrectamente. | ▶ Compruebe si las sondas de temperatura de ida y de retorno están montadas en la tubería correcta. |
| F.087 | El transformador de encendido no está conectado a la placa de circuitos impresos. | ▶ Compruebe el conector y la conexión rápida.<br>▶ Compruebe el mazo de cables. |
| F.088 | Se ha interrumpido la conexión eléctrica con la válvula de gas. | ▶ Compruebe la conexión de la válvula de gas.<br>▶ Compruebe la conexión de la válvula de gas.<br>▶ Compruebe el mazo de cables. |
| F.089 | La bomba de calefacción integrada no es adecuada para el modelo del aparato. | ▶ Compruebe si se ha conectado la bomba recomendada para el producto. |
| F.090 | La comunicación con el acumulador interno está interrumpida. | ▶ Compruebe el mazo de cables.<br>▶ Compruebe el conector y la conexión rápida en la placa de circuitos impresos. |
| F.092 | El cambio del tipo de gas no ha finalizado correctamente. | ▶ Compruebe el ajuste en D.156. |
| F.095 | El motor de paso a paso de la válvula de gas ha alcanzado el número de pasos mínimo permitido. | ▶ Compruebe el recorrido de los gases de combustión completo.<br>▶ Compruebe el conducto de desagüe del condensado.<br>▶ Compruebe el tipo de gas y el ajuste del tipo de gas.<br>▶ Compruebe el ajuste de desviación de la válvula de gas.<br>▶ Compruebe el mazo de cables hacia la válvula de gas.<br>▶ Compruebe la conexión eléctrica de la válvula de gas.<br>▶ Sustituya el electrodo de regulación.<br>▶ Sustituya la placa de circuitos impresos. |
| F.096 | El motor de paso a paso de la válvula de gas ha alcanzado el número de pasos máximo permitido. | ▶ Compruebe la presión de conexión de gas.<br>▶ Compruebe el tipo de gas y el ajuste del tipo de gas.<br>▶ Compruebe el ajuste de desviación de la válvula de gas.<br>▶ Compruebe el mazo de cables hacia la válvula de gas.<br>▶ Compruebe la conexión eléctrica de la válvula de gas.<br>▶ Sustituya la placa de circuitos impresos. |
| F.105 | En caso de sustitución de la válvula de gas, se deberá adaptar la desviación de la válvula de gas actual. | ▶ Compruebe el ajuste de desviación de la válvula de gas.<br>▶ Compruebe el ajuste de desviación de la válvula de gas. |
| F.194 | La fuente de alimentación de la placa de circuitos impresos está defectuosa. | ▶ Sustituya la placa de circuitos impresos. |
| F.195 | El aparato ha detectado una subtensión significativa del suministro eléctrico. | ▶ Compruebe la tensión de red.<br>1. Si la tensión de red es correcta, sustituya la placa de circuitos impresos.<br>2. Si la tensión de red no es correcta, póngase en contacto con la empresa de suministro de energía. |
| F.196 | El aparato ha detectado una sobretensión significativa del suministro eléctrico. | ▶ Compruebe la tensión de red.<br>1. Si la tensión de red es correcta, sustituya la placa de circuitos impresos.<br>2. Si la tensión de red no es correcta, póngase en contacto con la empresa de suministro de energía. |
| F.317 | La señal del sensor de caudal en el circuito de agua caliente sanitaria no es plausible. | ▶ Compruebe el conector y la conexión rápida del sensor de caudal en el circuito de agua caliente sanitaria.<br>▶ Sustituya el sensor de caudal en el circuito de agua caliente sanitaria.<br>▶ Compruebe el mazo de cables. |
| F.318 | La válvula de motor de 3 vías no se mueve. | ▶ Compruebe el conector y la conexión rápida de la válvula del motor de 3 vías.<br>▶ Sustituya la válvula del motor de 3 vías.<br>▶ Compruebe el conector y la conexión rápida en la placa de circuitos impresos.<br>▶ Compruebe el mazo de cables. |
| F.320 | La bomba de calefacción está bloqueada. | ▶ Limpie la bomba y, si es necesario, sustitúyala. |
| F.321 | La electrónica de la bomba está defectuosa. | ▶ Sustituya la bomba. |
| F.322 | La bomba de calefacción está sobrecalentada. | ▶ Compruebe la bomba y, si es necesario, sustitúyala. |
| F.323 | La bomba de calefacción se encuentra en funcionamiento en seco. | ▶ Purgue la instalación de calefacción.<br>▶ Sustituya la bomba. |
| F.324 | Se ha interrumpido la conexión eléctrica de las bombas. | ▶ 1. Compruebe el cable hacia la bomba y sustitúyalo si es necesario.<br>2. Sustituya la bomba si es necesario. |
| F.325 | La bomba de calefacción tiene un error. | ▶ Compruebe el funcionamiento de la bomba.<br>▶ Sustituya la bomba. |
| F.326 | La prueba hidráulica ha determinado que al menos dos componentes hidráulicos no funcionan. | ▶ Compruebe el funcionamiento de la válvula del motor de 3 vías.<br>▶ Compruebe el conector y la conexión rápida en la válvula del motor de 3 vías.<br>▶ Compruebe el mazo de cables.<br>▶ Sustituya la válvula del motor de 3 vías.<br>▶ Conecte el circuito de agua caliente sanitaria.<br>▶ Compruebe la bomba externa y la configuración del sistema. |
| F.327 | A causa de un circuito de agua caliente sanitaria no conectado, el flujo volumétrico mínimo de la calefacción está limitado. | ▶ Compruebe los tubos de conexión del acumulador.<br>▶ Compruebe si el intercambiador de calor secundario está sucio. |
| F.344 | El electrodo de regulación no puede continuar utilizándose. | ▶ Sustituya el electrodo de regulación. |
| F.346 | Se ha detectado un encendido duro. El encendido ha fallado. | ▶ Elimine las averías del aparato.<br>▶ Compruebe el recorrido de los gases de combustión completo.<br>▶ Compruebe el tubo de aspiración de aire.<br>▶ Compruebe el ajuste de desviación de la válvula de gas.<br>▶ Compruebe la válvula de gas ET.<br>▶ Compruebe el conector y la conexión rápida en la placa de circuitos impresos.<br>▶ Compruebe el mazo de cables.<br>▶ Sustituya el electrodo de encendido.<br>▶ Compruebe el electrodo de regulación, el cable de unión y la conexión rápida.<br>▶ Verifique la puesta a tierra del producto.<br>▶ Compruebe la placa de circuitos impresos.<br>▶ Compruebe el conector y la conexión rápida del transformador de encendido.<br>▶ Compruebe el mazo de cables del transformador de encendido.<br>▶ Compruebe el intercambiador de calor, el sifón, el adaptador de sifón, la manguera de sifón, el adaptador del tubo de escape, la carcasa del aparato, el revestimiento frontal y las partes laterales.<br>▶ Sustituya las piezas dañadas de inmediato. |
| F.363 | EEPROM de la pantalla advierte de un error durante la prueba de lectura y escritura. | ▶ Sustituya la pantalla. |
| F.390 | Tras la actualización del software no se efectúa ninguna inicialización. | ▶ Sustituya la placa electrónica principal. |
| F.707 | No es posible establecer ninguna comunicación entre la pantalla y la placa de circuitos impresos. | ▶ Compruebe el funcionamiento de la conexión eBUS. |
Mantenimiento Preventivo con Recalderas: La Clave para Evitar Problemas
En recalderas.com, no solo nos preocupamos por la instalación y sustitución de tu caldera, sino también por su correcto mantenimiento. Un mantenimiento preventivo regular puede evitar muchos de los errores mencionados y prolongar la vida útil de tu caldera Vaillant ecoTEC plus smart. Confía en los profesionales de Recalderas para:
Conclusión
La caldera Vaillant ecoTEC plus smart es una inversión inteligente para tu hogar, ofreciendo eficiencia y confort. Si experimentas algún error, esta guía te ayudará a identificarlo. Sin embargo, para una solución profesional y garantizada, confía en la experiencia de Recalderas. Ya sea que necesites una reparación, una revisión de mantenimiento o estés pensando en sustituir tu antigua caldera por una Vaillant ecoTEC plus smart, ¡contacta con nosotros hoy mismo en recalderas.com y solicita tu presupuesto sin compromiso!
